Lieferprogramm > IDG 455
Unser inkrementaler Drehimpulsgeber zeichnet sich nicht nur durch seine kompakte Bauform aus. Die Elektro-optische Abtastung mit GaAs-Dioden und Si-Fototransistoren und der rechteckförmige Ausgang zählen zu den weiteren wesentlichen Produkteigenschaften. Das Gerät entspricht der Schutzart IP 54 nach DIN 40050. Die IDG-Modelle befinden sich in Gehäusen aus eloxiertem Aluminium, die Stahlwellen sind doppelt gelagert, Lager sind geschlossene Rillenkugellager, die Drehgeber wiegen nur 300 Gramm.

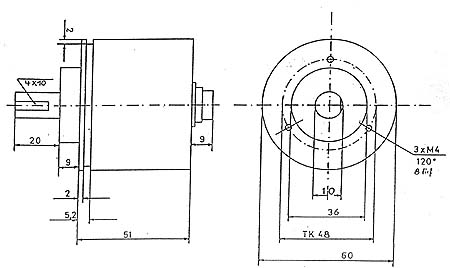

Maße in mm
maximale Drehzahl: 4000
Drehmoment: 0,25 Ncm
Trägheitsmoment: 2,5 Ncm²
zulässige Wellenbeanspruchung: axial/radial: 100 N
Schutzart: IP 54
Arbeitstemperatur: 0° bis 50° Celsius
Lagertemperatur: -20° bis 80° Celsius
Abtastung Sender: GaAs-Diode
Abtastung Empfänger: Si-Fototransistor
Versorgungsspannung: 10 bis 30 VDC
Stromaufnahme: 40 mA
Signalspannung: rechteckförmig, abhänging von Versorgungsspannung
Schaltfrequenz: > 30 KHz
Belastbarkeit der Ausgänge: 30 mA

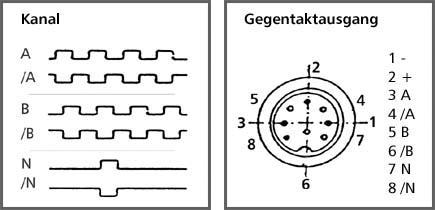

Ausgang: Kanal A, /A, B, /B, N, /N. Gegentaktausgang.
Optionen: interne Impulsverdoppelung oder interne Impulsvervierfachung
Anschlussbild: Auf Stecker gesehen. Es ist eine abgeschirmte Leitung zu verwenden, bei der der Schirm nur auf der Seite des Auswertegeräts bzw. der Folge-Elektronik an GND anzuschließen ist. Kabelbuchse gerade wird mitgeliefert, auf Wunsch abgewinkelt erhältlich.
40, 50, 60, 80, 100, 125, 180, 200, 250, 360, 400, 500, 900 Impulse pro Umdrehung, weitere Impulszahlen auf Anfrage.
Die aktuellen Preise finden Sie in der Preisliste.
